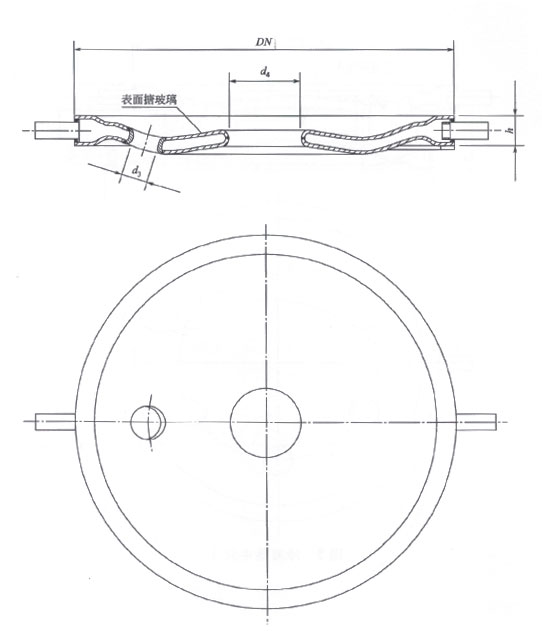

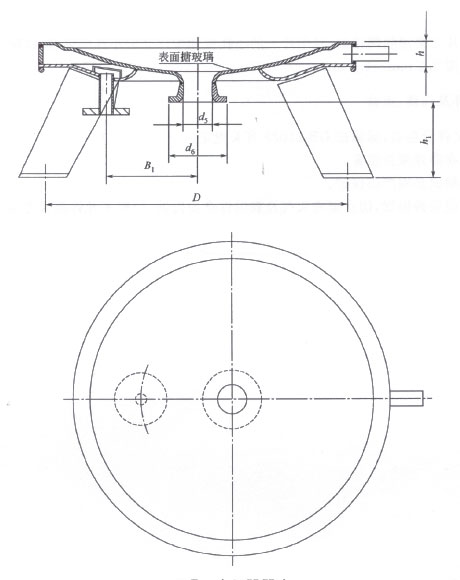

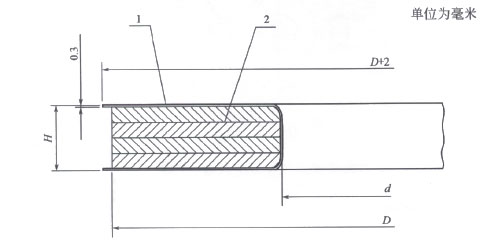

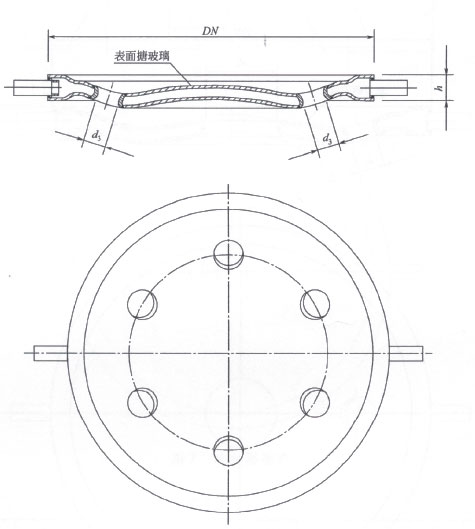

1 范圍 圖1 多孔搪玻璃片式冷凝器 表1明細表 表2管口公稱直徑 單位為毫米 4.2 冷凝片面積 表3尺寸表 4.3密封圈 4.3.1 密封圈型式、基本參數和主要尺寸見圖2、表4和表5。 圖2密封圈 表4尺寸表單位毫米 4. 3.2 密封圈用聚四氟乙烯應符合QB/T 3627規定，厚度均勻，允許偏差為士0. 1 mm,密封平面不允許有皺紋及徑向溝槽。 圖3 搪玻璃杯 表6尺寸表 單位毫米 表7明細表 4. 3. 4 器蓋、器底、冷凝中片1、冷凝中片2型式、基本參數和主要尺寸見圖4、圖5、圖6、圖7和表8。 圖4 器蓋 圖5 冷凝器中片 1 圖6 冷凝器中片 2 圖6 冷凝器器底 2 表8尺寸表 單位為毫米 4.4標記
本標準規定了多孔搪玻璃片式冷凝器的S式、基本參數、主要尺寸和要求以及銘牌、出廠文件及包 裝、運輸。
本標準適用于器內設計壓力大于一0. 1 MPa、小于0. 1 MPa,夾層內設計壓力小于等于0. 25 MPa, 冷凝器面積3 m2?30 m2,器內工作溫度0 C?200 X：,夾層內工作溫度小于等于95 1^的多孔搪玻璃片 式冷凝器。
2 規范性引用文件
下列文件對于本文件的應用是必不可少的.凡是注日期的引用文件，僅注日期的版本適用于本文 件。凡是不注日期的引用文件,其最新版本(包括所有的修改單)適用于本文件。
GB/T 94. 3殫性墊圈技術條件鞍形、波形彈性墊圈
GB/T 898 雙頭螺柱bm = 1.25d
GB/T 6170 1型六角錁母
GB 25025搪玻璃設備技術條件
HG/T 2049搪玻璃設備卨頸法蘭
HG/T 2054搪玻璃設備卡子
HG/T2143搪玻璃設備管口
HG/T 20592 鋼制管法蘭(PN系列)
QB/T 3627聚四氟乙烯薄膜
3 術語和定義
下列術語和定義適用于本文件。
3.1
多孔搪玻璃片式冷凝器 glassHined porous plate-type condenser
單片由兩碟片焊制，并分別制作成大孔和多孔，間隔重備組合的搪玻璃冷凝器.
4 型式、基本參數和主要尺寸
4.1型式
多孔片式冷凝器由器蓋、器底、冷凝中片1、冷凝中片2組成，夾層內冷卻水由器外接頭串聯或并聯 連接。

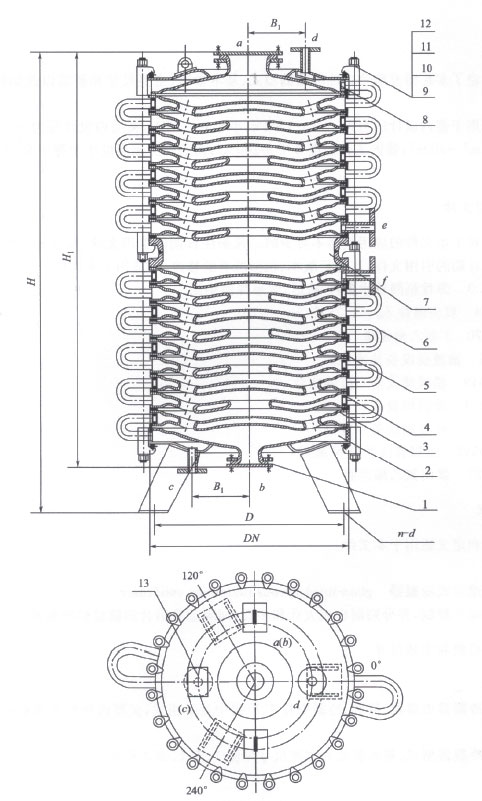

多孔片式冷凝器塱式、基本參數和主要尺寸見圖1、表1、表2和表3。
件號 標準號 名稱 數攝 材料 備注 1 一 管口附件 2 組合件 2 _ 器底 1 符合GB 2S025要求 搪玻璃 3 冷凝中片1 符合GB 25025要求 搪玻璃 4 一 冷凝屮片2 符合GB 25025要求 搪玻璃 5 — 密封圈 組合件 6 接管組 夾布壓力膠管 7 掂玻璃環 符合GB 25025要求 搪玻璃 8 — 器蓋 1 符合GB 25025要求 搪玻璃 9 HG/T 2054 卡子AM20 組合件 根據規格碥定數fi 10 GB/T 6170 螵母 M20 8級 根據規格確定數量 11 GB/T 898 雙頭螺柱 8. 8級 根據規格確定數世 12 GB/T 94. 3 彈性墊圈 65Mn 拫據規格確定數蛍 13 銘牌 1 組合件 管口 WN 0. 63 WN 1 標準編號 用途 a 150 150 HG/T 2143 熱流體進料口 b 80 100 HG/T 2143 熱流體出料口 c 25 32 HG/T 20592 冷邰水進口 d 25 32 HG/T 20592 冷卻水出口 e 25 32 HG/T 20592 冷卻水進口 f 25 32 HG/T 20592 冷卻水出口
多孔搪玻璃片式冷凝器由器蓋、器底和冷凝片組成，冷凝面積為三者之和冷凝片冷凝面積分兩種規格：0.63㎡/片、1.0 ㎡/片，分別以WN-0. 63和WN-1表示。器蓋和器底的冷凝面積為冷凝片面積 的二分之一。類別 冷凝片數 搪玻璃環數量 冷凝面積
/m2 DN/mm D/mm B1/mm H/mm H1/mm n-d WN-0. 63 3 — 2.4 695 670 190 660 460 3 —Φ23 5 — 4 800 600 7 — 5 930 730 9 — 6 1070 870 11 — 7.5 1210 1010 13 — 9 1350 1150 15 — 10 1480 1280 17 1 11 1740 1540 19 1 12 1880 1680 WN-1 5 — 6 860 810 200 850 6SO 3 —Φ23 7 — 8 990 790 9 — 10 1130 930 11 — 12 1270 1070 13 — 14 1410 1210 15 — 16 1540 1340 17 1 18 1810 1610 19 1 20 1950 1750 21 1 22 2080 1880 23 1 24 2220 2020 25 1 26 2360 2160 27 2 28 2630 2430 29 2 30 2770 2570
類別 D d H WN-0. 63 690 620 8 WN-1 860 790 8
表5明細表件號 標準號 名稱 數量 材料 1 QB/T 3627 外襯套 1 聚四氟乙烯 2 內墊片 1 非金屬軟質墊片（按介質和使用溫度要求）

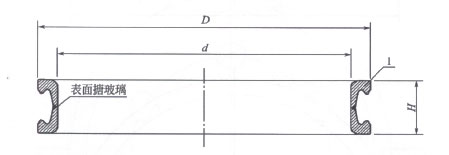

4. 3.3 搪玻璃環型式、基本參數和主要尺寸見圖3、表6和表7。

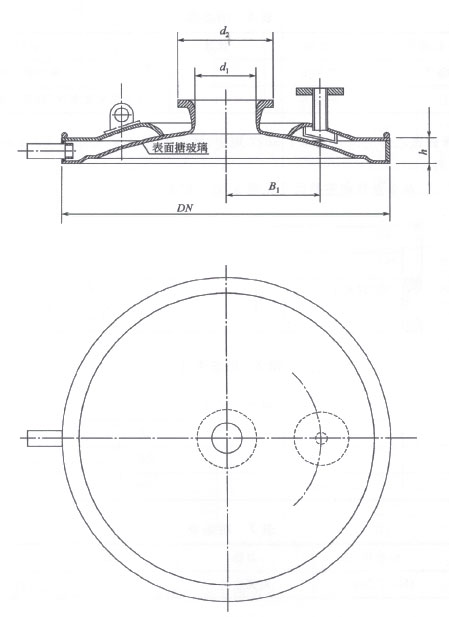

類別 D d H WN-0. 63 695 595 120 WN-1 860 760 140 件號 標準號 名稱 數量 材質 1 HG/T 2049 高頸法蘭 2 符合GB 25025要求
類別 DN D d1 d2 d3 d4 d5 d6 B1 h h1 WN-0. 63 695 670 130 202 65 130 65 128 190 58 ~200 WN 1 860 810 130 202 65 130 80 148 200 58 ~200
符合HG/T 4298，單片冷凝面積1 m2,總冷凝面積10m2的多孔搪玻璃片式冷凝器，其標記為： 多孔搪玻璃片式冷凝器HG/T4298-WN-A1-10
標記中各要素的含義如下：
WN—多孔搪玻璃片式冷凝器；
A1——單片冷凝面積為lm2;
10——總冷凝面積為10 m2。
5 要求
5. 1多孔搪玻璃片式冷凝器的設計、制造、檢驗和驗收按GB 25025的規定。
5.2器蓋、器底和換熱片夾層水壓試驗壓力為0.35 MPa。組裝后，器內做0. 15 MPa的水壓試驗，應無泄漏。
5.3 中片1和中片2必須間隔排放,且中片1的小孔應和中片2的小孔間錯開，以防短路。
5. 4 擴玻璃層厚度0. 8 mm~1. 5 mm.
6 銘牌、出廠文件及包裝、運輸
6.1 銘牌、出廠文件及包裝、運輸按GB 25025有關規定。
6.2 銘牌應安裝在器盞酸目位罝9
6.3 外餌的搪玻璃面必須嚴格保護。
6.4 產品出廠前應妥善保管，防止雨雪天氣及腐蝕性介質侵蝕.一般不允許露天存放。
